高级篇day05-RabbitMQ部署指南

1. 单机部署

我们在Centos7虚拟机中使用Docker来安装。

1.1 下载镜像

方式一：在线拉取

docker pull rabbitmq:3.8-management

方式二：从本地加载

在课前资料已经提供了镜像包：

image-20210423191210349

上传到虚拟机中后，使用命令加载镜像即可：

docker load -i mq.tar

1.2 安装MQ

执行下面的命令来运行MQ容器：

docker run \
 -e RABBITMQ_DEFAULT_USER=itcast \
 -e RABBITMQ_DEFAULT_PASS=123321 \
 -v mq-plugins:/plugins \
 --name mq \
 --hostname mq1 \
 -p 15672:15672 \
 -p 5672:5672 \
 -d \
 rabbitmq:3.8-management

2. 安装DelayExchange插件

官方的安装指南地址为：https://blog.rabbitmq.com/posts/2015/04/scheduling-messages-with-rabbitmq

上述文档是基于linux原生安装RabbitMQ，然后安装插件。

因为我们之前是基于Docker安装RabbitMQ，所以下面我们会讲解基于Docker来安装RabbitMQ插件。

2.1 下载插件

RabbitMQ有一个官方的插件社区，地址为：https://www.rabbitmq.com/community-plugins.html

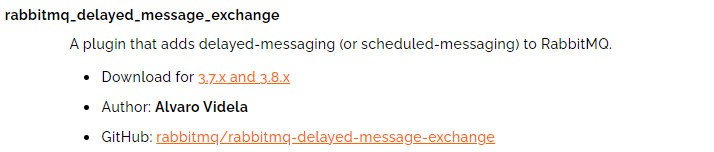

其中包含各种各样的插件，包括我们要使用的DelayExchange插件：

image-20210713104511055

大家可以去对应的GitHub页面下载3.8.9版本的插件，地址为https://github.com/rabbitmq/rabbitmq-delayed-message-exchange/releases/tag/3.8.9这个对应RabbitMQ的3.8.5以上版本。

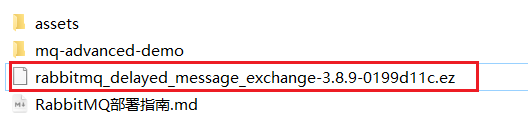

课前资料也提供了下载好的插件：

image-20210713104808909

2.2 上传插件

因为我们是基于Docker安装，所以需要先查看RabbitMQ的插件目录对应的数据卷。如果不是基于Docker的同学，请参考第一章部分，重新创建Docker容器。

我们之前设定的RabbitMQ的数据卷名称为mq-plugins，所以我们使用下面命令查看数据卷：

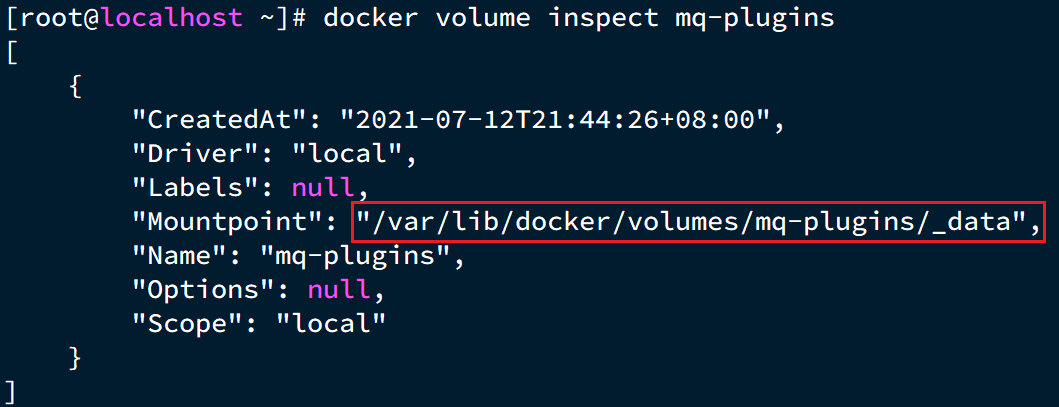

docker volume inspect mq-plugins

可以得到下面结果：

image-20210713105135701

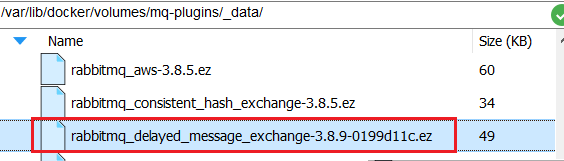

接下来，将插件上传到这个目录即可：

image-20210713105339785

2.3 安装插件

最后就是安装了，需要进入MQ容器内部来执行安装。我的容器名为mq，所以执行下面命令：

docker exec -it mq bash

执行时，请将其中的 -it 后面的mq替换为你自己的容器名.

进入容器内部后，执行下面命令开启插件：

rabbitmq-plugins enable rabbitmq_delayed_message_exchange

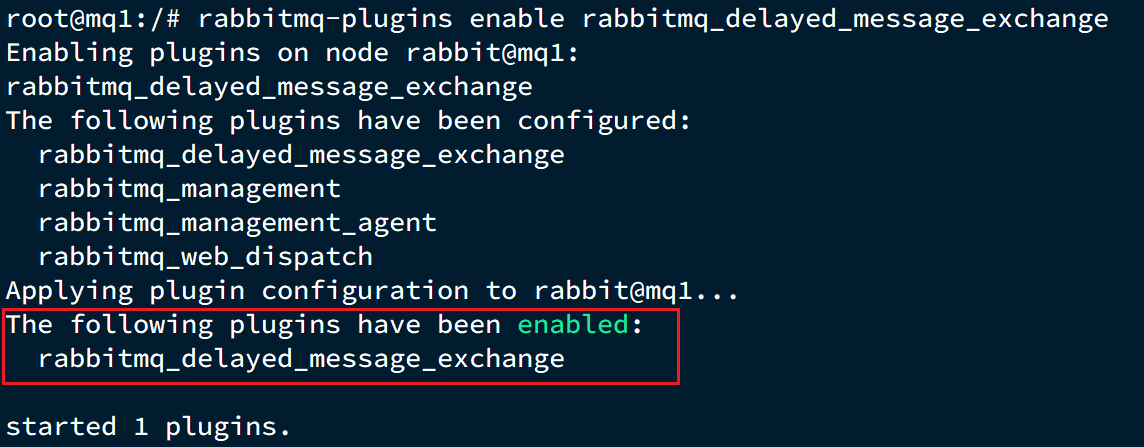

结果如下：

image-20210713105829435

3. 集群部署

接下来，我们看看如何安装RabbitMQ的集群。

2.1 集群分类

在RabbitMQ的官方文档中，讲述了两种集群的配置方式：

• 普通模式：普通模式集群不进行数据同步，每个MQ都有自己的队列、数据信息（其它元数据信息如交换机等会同步）。例如我们有2个MQ：mq1，和mq2，如果你的消息在mq1，而你连接到了mq2，那么mq2会去mq1拉取消息，然后返回给你。如果mq1宕机，消息就会丢失。

• 镜像模式：与普通模式不同，队列会在各个mq的镜像节点之间同步，因此你连接到任何一个镜像节点，均可获取到消息。而且如果一个节点宕机，并不会导致数据丢失。不过，这种方式增加了数据同步的带宽消耗。

我们先来看普通模式集群，我们的计划部署3节点的mq集群：

主机名	控制台端口	amqp通信端口
mq1	8081 ---> 15672	8071 ---> 5672
mq2	8082 ---> 15672	8072 ---> 5672
mq3	8083 ---> 15672	8073 ---> 5672

集群中的节点标示默认都是：rabbit@[hostname]，因此以上三个节点的名称分别为：

• rabbit@mq1

• rabbit@mq2

• rabbit@mq3

2.2 获取cookie

RabbitMQ底层依赖于Erlang，而Erlang虚拟机就是一个面向分布式的语言，默认就支持集群模式。集群模式中的每个RabbitMQ 节点使用 cookie 来确定它们是否被允许相互通信。

要使两个节点能够通信，它们必须具有相同的共享秘密，称为Erlang cookie。cookie 只是一串最多 255 个字符的字母数字字符。

每个集群节点必须具有相同的 cookie。实例之间也需要它来相互通信。

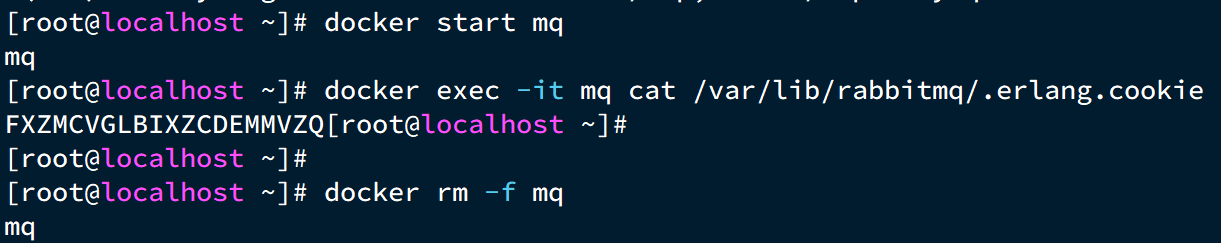

我们先在之前启动的mq容器中获取一个cookie值，作为集群的cookie。执行下面的命令：

docker exec -it mq cat /var/lib/rabbitmq/.erlang.cookie

可以看到cookie值如下：

FXZMCVGLBIXZCDEMMVZQ

接下来，停止并删除当前的mq容器，我们重新搭建集群。

docker rm -f mq

image-20210717212345165

2.3 准备集群配置

在/tmp目录新建一个配置文件 rabbitmq.conf：

cd /tmp
# 创建文件
touch rabbitmq.conf

文件内容如下：

loopback_users.guest = false
listeners.tcp.default = 5672
cluster_formation.peer_discovery_backend = rabbit_peer_discovery_classic_config
cluster_formation.classic_config.nodes.1 = rabbit@mq1
cluster_formation.classic_config.nodes.2 = rabbit@mq2
cluster_formation.classic_config.nodes.3 = rabbit@mq3

再创建一个文件，记录cookie

cd /tmp
# 创建cookie文件
touch .erlang.cookie
# 写入cookie
echo "FXZMCVGLBIXZCDEMMVZQ" > .erlang.cookie
# 修改cookie文件的权限
chmod 600 .erlang.cookie

准备三个目录,mq1、mq2、mq3：

cd /tmp
# 创建目录
mkdir mq1 mq2 mq3

然后拷贝rabbitmq.conf、cookie文件到mq1、mq2、mq3：

# 进入/tmp
cd /tmp
# 拷贝
cp rabbitmq.conf mq1
cp rabbitmq.conf mq2
cp rabbitmq.conf mq3
cp .erlang.cookie mq1
cp .erlang.cookie mq2
cp .erlang.cookie mq3

2.4 启动集群

创建一个网络：

docker network create mq-net

docker volume create

运行命令

docker run -d --net mq-net \
-v ${PWD}/mq1/rabbitmq.conf:/etc/rabbitmq/rabbitmq.conf \
-v ${PWD}/.erlang.cookie:/var/lib/rabbitmq/.erlang.cookie \
-e RABBITMQ_DEFAULT_USER=itcast \
-e RABBITMQ_DEFAULT_PASS=123321 \
--name mq1 \
--hostname mq1 \
-p 8071:5672 \
-p 8081:15672 \
rabbitmq:3.8-management

docker run -d --net mq-net \
-v ${PWD}/mq2/rabbitmq.conf:/etc/rabbitmq/rabbitmq.conf \
-v ${PWD}/.erlang.cookie:/var/lib/rabbitmq/.erlang.cookie \
-e RABBITMQ_DEFAULT_USER=itcast \
-e RABBITMQ_DEFAULT_PASS=123321 \
--name mq2 \
--hostname mq2 \
-p 8072:5672 \
-p 8082:15672 \
rabbitmq:3.8-management

docker run -d --net mq-net \
-v ${PWD}/mq3/rabbitmq.conf:/etc/rabbitmq/rabbitmq.conf \
-v ${PWD}/.erlang.cookie:/var/lib/rabbitmq/.erlang.cookie \
-e RABBITMQ_DEFAULT_USER=itcast \
-e RABBITMQ_DEFAULT_PASS=123321 \
--name mq3 \
--hostname mq3 \
-p 8073:5672 \
-p 8083:15672 \
rabbitmq:3.8-management

2.5 测试

在mq1这个节点上添加一个队列：

image-20210717222833196

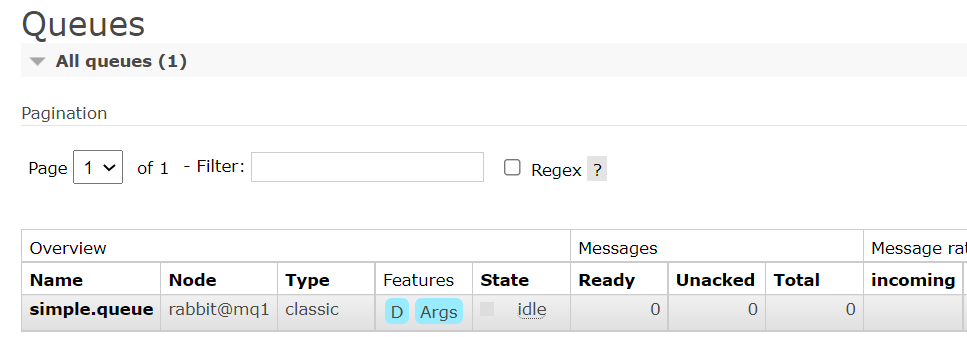

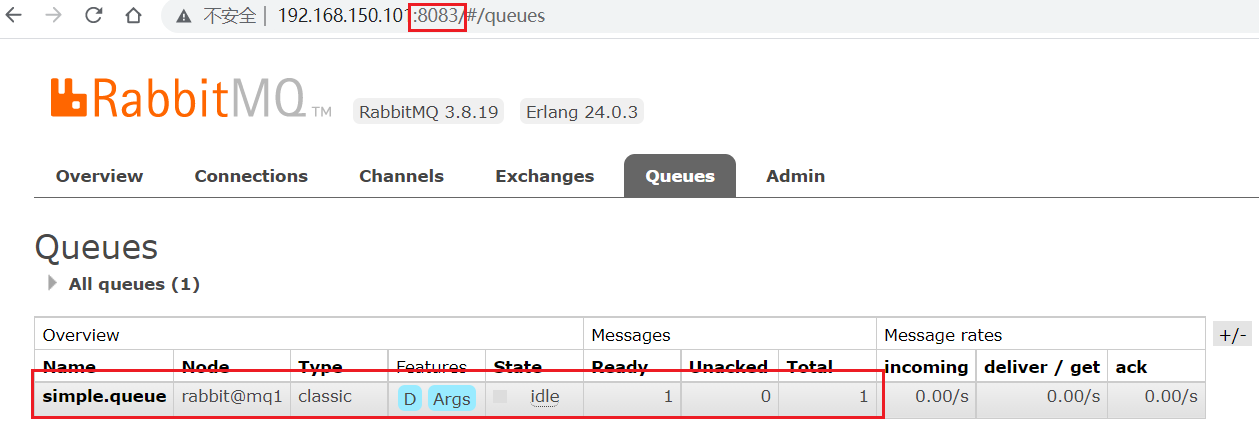

如图，在mq2和mq3两个控制台也都能看到：

image-20210717223057902

2.5.1 数据共享测试

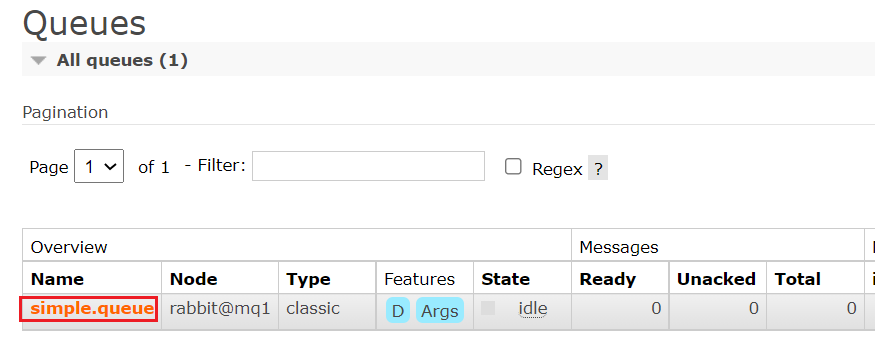

点击这个队列，进入管理页面：

image-20210717223421750

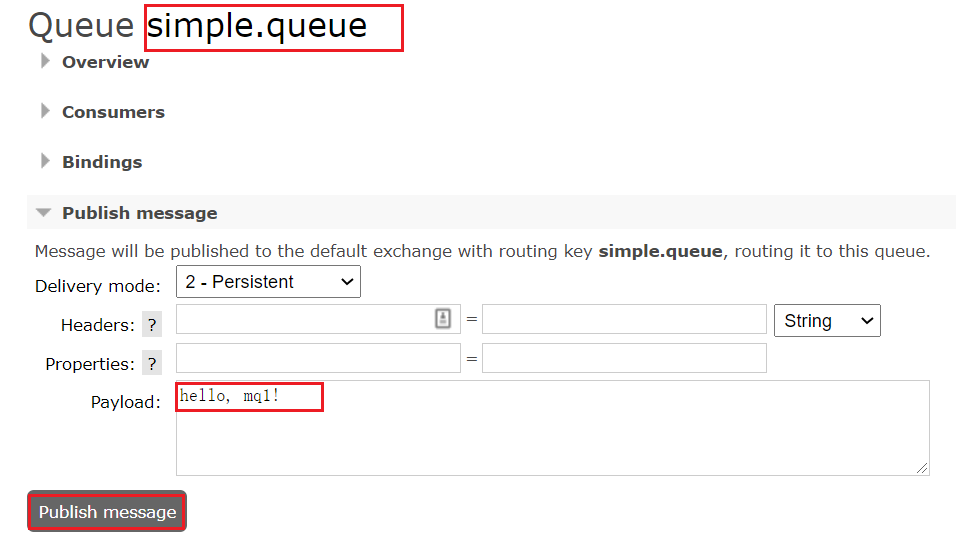

然后利用控制台发送一条消息到这个队列：

image-20210717223320238

结果在mq2、mq3上都能看到这条消息：

image-20210717223603628

2.5.2 可用性测试

我们让其中一台节点mq1宕机：

docker stop mq1

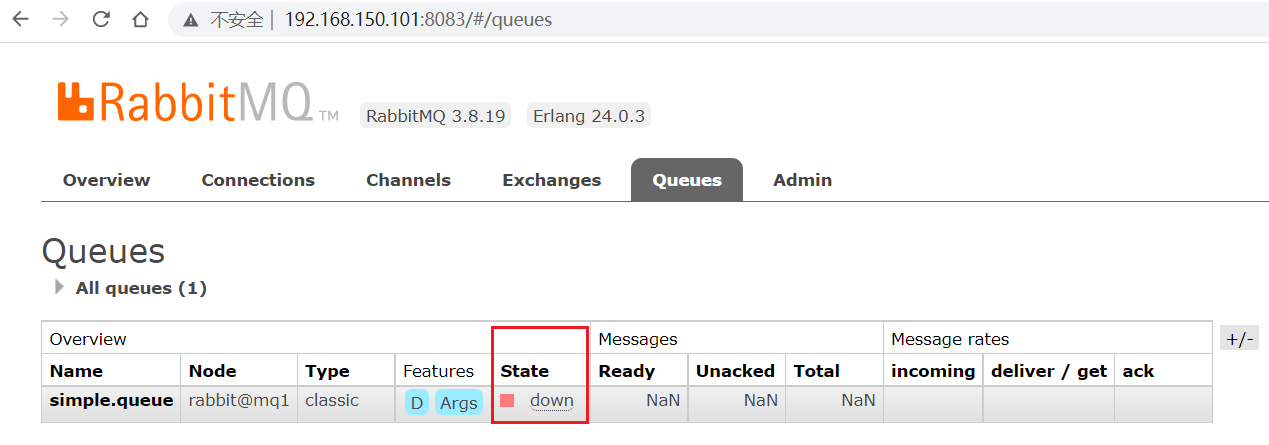

然后登录mq2或mq3的控制台，发现simple.queue也不可用了：

image-20210717223800203

说明数据并没有拷贝到mq2和mq3。

4. 镜像模式

在刚刚的案例中，一旦创建队列的主机宕机，队列就会不可用。不具备高可用能力。如果要解决这个问题，必须使用官方提供的镜像集群方案。

官方文档地址：https://www.rabbitmq.com/ha.html

4.1 镜像模式的特征

默认情况下，队列只保存在创建该队列的节点上。而镜像模式下，创建队列的节点被称为该队列的主节点，队列还会拷贝到集群中的其它节点，也叫做该队列的镜像节点。

但是，不同队列可以在集群中的任意节点上创建，因此不同队列的主节点可以不同。甚至，一个队列的主节点可能是另一个队列的镜像节点。

用户发送给队列的一切请求，例如发送消息、消息回执默认都会在主节点完成，如果是从节点接收到请求，也会路由到主节点去完成。镜像节点仅仅起到备份数据作用。

当主节点接收到消费者的ACK时，所有镜像都会删除节点中的数据。

总结如下：

• 镜像队列结构是一主多从（从就是镜像）

• 所有操作都是主节点完成，然后同步给镜像节点

• 主宕机后，镜像节点会替代成新的主（如果在主从同步完成前，主就已经宕机，可能出现数据丢失）

• 不具备负载均衡功能，因为所有操作都会有主节点完成（但是不同队列，其主节点可以不同，可以利用这个提高吞吐量）

4.2 镜像模式的配置

镜像模式的配置有3种模式：

ha-mode	ha-params	效果
准确模式exactly	队列的副本量count	集群中队列副本（主服务器和镜像服务器之和）的数量。count如果为1意味着单个副本：即队列主节点。count值为2表示2个副本：1个队列主和1个队列镜像。换句话说：count = 镜像数量 + 1。如果群集中的节点数少于count，则该队列将镜像到所有节点。如果有集群总数大于count+1，并且包含镜像的节点出现故障，则将在另一个节点上创建一个新的镜像。
all	(none)	队列在群集中的所有节点之间进行镜像。队列将镜像到任何新加入的节点。镜像到所有节点将对所有群集节点施加额外的压力，包括网络I / O，磁盘I / O和磁盘空间使用情况。推荐使用exactly，设置副本数为（N / 2 +1）。
nodes	node names	指定队列创建到哪些节点，如果指定的节点全部不存在，则会出现异常。如果指定的节点在集群中存在，但是暂时不可用，会创建节点到当前客户端连接到的节点。

这里我们以rabbitmqctl命令作为案例来讲解配置语法。

语法示例：

4.2.1 exactly模式

rabbitmqctl set_policy ha-two "^two\." '{"ha-mode":"exactly","ha-params":2,"ha-sync-mode":"automatic"}'

• rabbitmqctl set_policy：固定写法

• ha-two：策略名称，自定义

• "^two\."：匹配队列的正则表达式，符合命名规则的队列才生效，这里是任何以two.开头的队列名称

• '{"ha-mode":"exactly","ha-params":2,"ha-sync-mode":"automatic"}': 策略内容

  • "ha-mode":"exactly"：策略模式，此处是exactly模式，指定副本数量

  • "ha-params":2：策略参数，这里是2，就是副本数量为2，1主1镜像

  • "ha-sync-mode":"automatic"：同步策略，默认是manual，即新加入的镜像节点不会同步旧的消息。如果设置为automatic，则新加入的镜像节点会把主节点中所有消息都同步，会带来额外的网络开销

4.2.2 all模式

rabbitmqctl set_policy ha-all "^all\." '{"ha-mode":"all"}'

• ha-all：策略名称，自定义

• "^all\."：匹配所有以all.开头的队列名

• '{"ha-mode":"all"}'：策略内容

  • "ha-mode":"all"：策略模式，此处是all模式，即所有节点都会称为镜像节点

4.2.3 nodes模式

rabbitmqctl set_policy ha-nodes "^nodes\." '{"ha-mode":"nodes","ha-params":["rabbit@nodeA", "rabbit@nodeB"]}'

• rabbitmqctl set_policy：固定写法

• ha-nodes：策略名称，自定义

• "^nodes\."：匹配队列的正则表达式，符合命名规则的队列才生效，这里是任何以nodes.开头的队列名称

• '{"ha-mode":"nodes","ha-params":["rabbit@nodeA", "rabbit@nodeB"]}': 策略内容

  • "ha-mode":"nodes"：策略模式，此处是nodes模式

  • "ha-params":["rabbit@mq1", "rabbit@mq2"]：策略参数，这里指定副本所在节点名称

4.3 测试

我们使用exactly模式的镜像，因为集群节点数量为3，因此镜像数量就设置为2.

运行下面的命令：

docker exec -it mq1 rabbitmqctl set_policy ha-two "^two\." '{"ha-mode":"exactly","ha-params":2,"ha-sync-mode":"automatic"}'

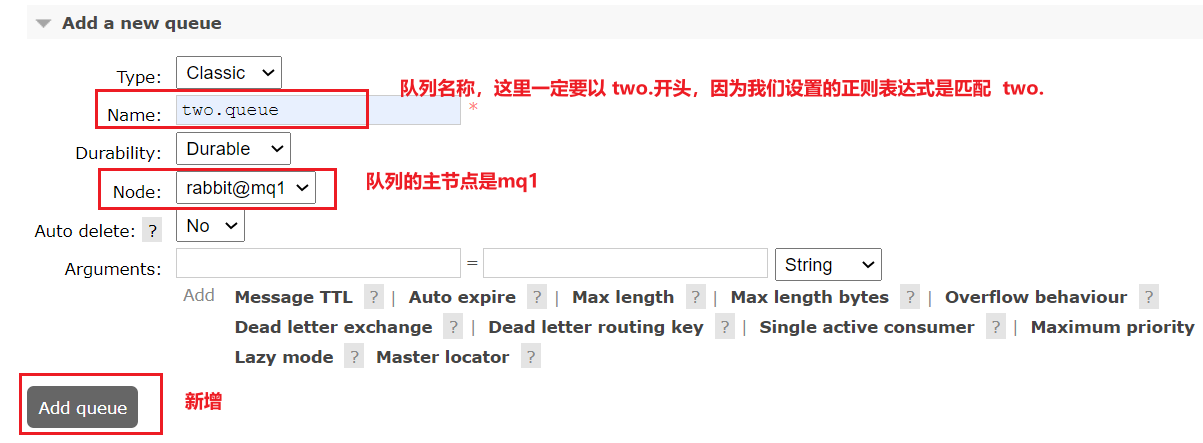

下面，我们创建一个新的队列：

image-20210717231751411

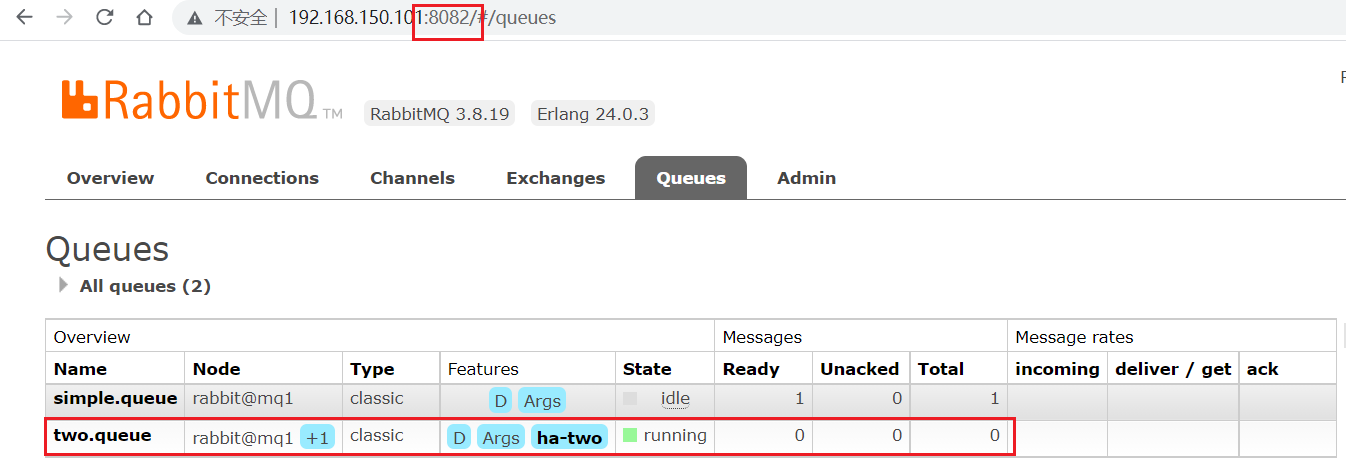

在任意一个mq控制台查看队列：

image-20210717231829505

4.3.1 测试数据共享

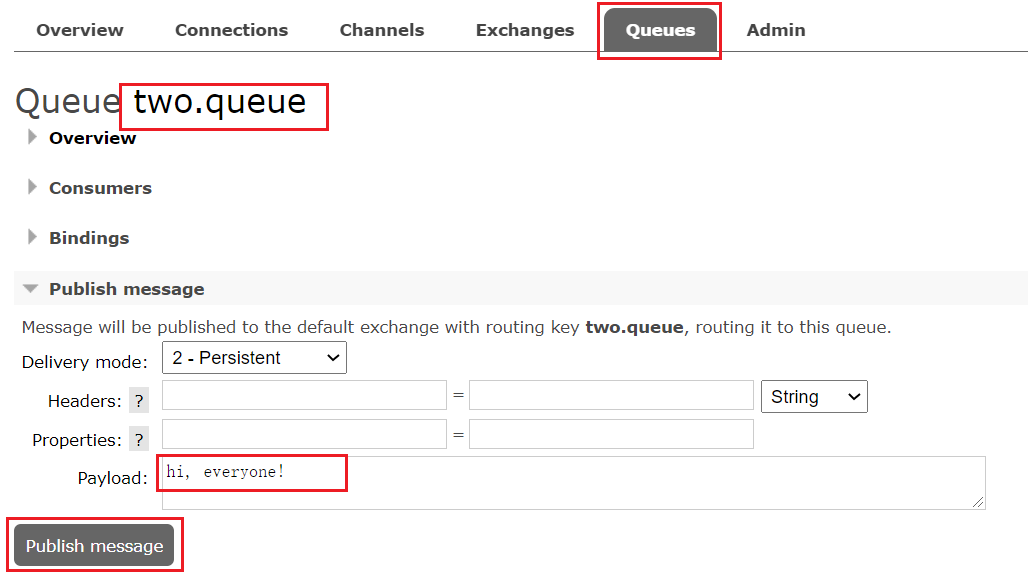

给two.queue发送一条消息：

image-20210717231958996

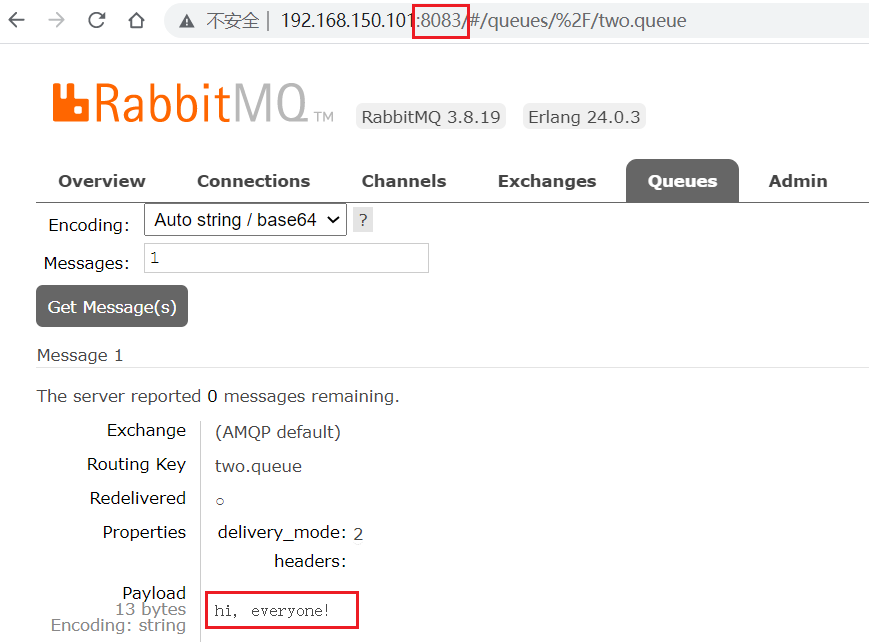

然后在mq1、mq2、mq3的任意控制台查看消息：

image-20210717232108584

4.3.2 测试高可用

现在，我们让two.queue的主节点mq1宕机：

docker stop mq1

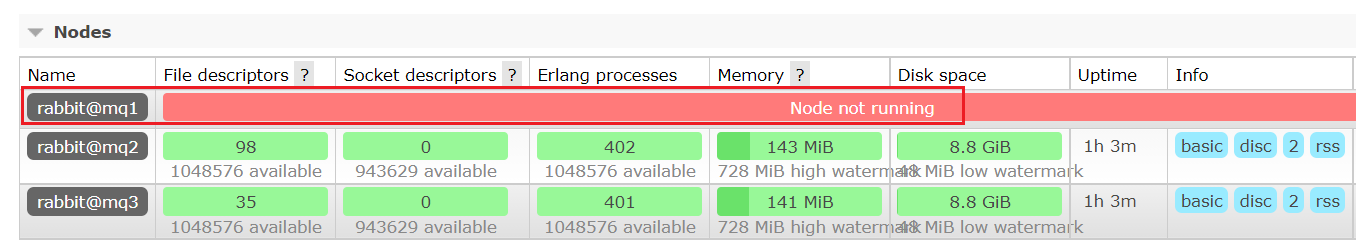

查看集群状态：

image-20210717232257420

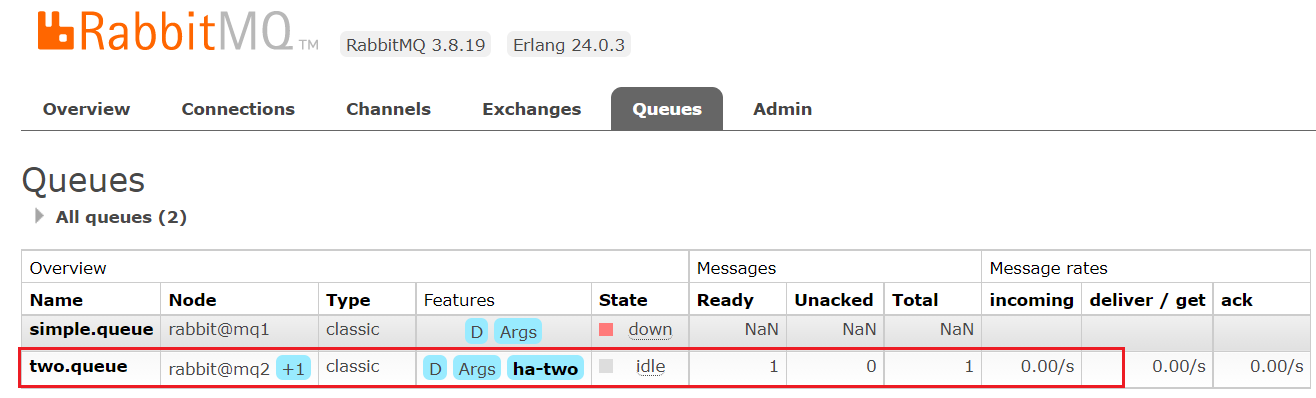

查看队列状态：

image-20210717232322646

发现依然是健康的！并且其主节点切换到了rabbit@mq2上

5. 仲裁队列

从RabbitMQ 3.8版本开始，引入了新的仲裁队列，他具备与镜像队里类似的功能，但使用更加方便。

5.1 添加仲裁队列

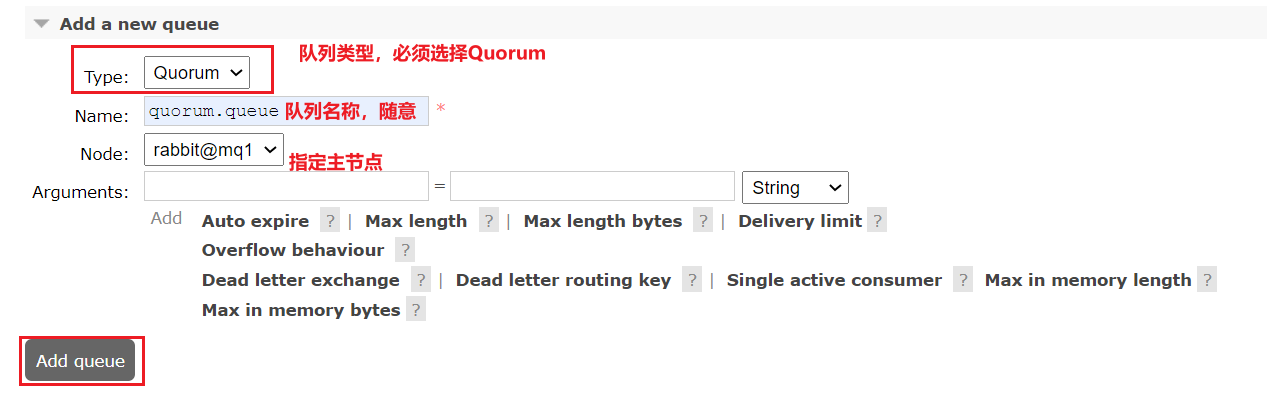

在任意控制台添加一个队列，一定要选择队列类型为Quorum类型。

image-20210717234329640

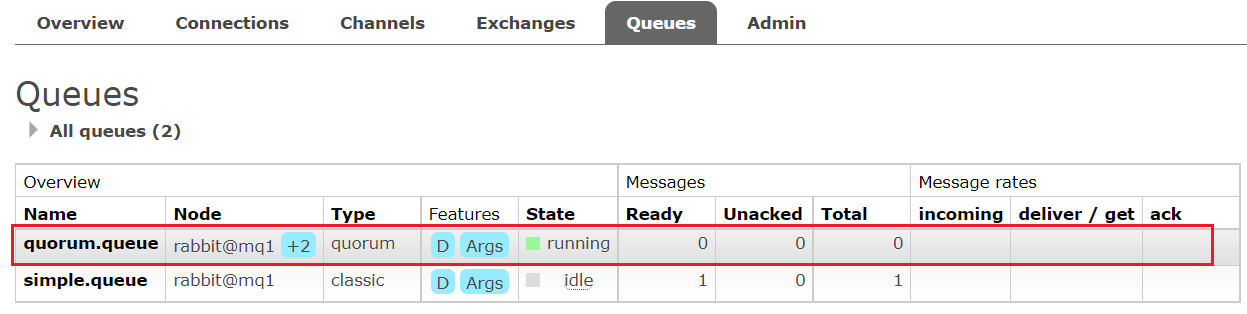

在任意控制台查看队列：

image-20210717234426209

可以看到，仲裁队列的 + 2字样。代表这个队列有2个镜像节点。

因为仲裁队列默认的镜像数为5。如果你的集群有7个节点，那么镜像数肯定是5；而我们集群只有3个节点，因此镜像数量就是3.

5.2 测试

可以参考对镜像集群的测试，效果是一样的。

5.3 集群扩容

5.3.1 加入集群

1）启动一个新的MQ容器：

docker run -d --net mq-net \
-v ${PWD}/.erlang.cookie:/var/lib/rabbitmq/.erlang.cookie \
-e RABBITMQ_DEFAULT_USER=itcast \
-e RABBITMQ_DEFAULT_PASS=123321 \
--name mq4 \
--hostname mq5 \
-p 8074:15672 \
-p 8084:15672 \
rabbitmq:3.8-management

2）进入容器控制台：

docker exec -it mq4 bash

3）停止mq进程

rabbitmqctl stop_app

4）重置RabbitMQ中的数据：

rabbitmqctl reset

5）加入mq1：

rabbitmqctl join_cluster rabbit@mq1

6）再次启动mq进程

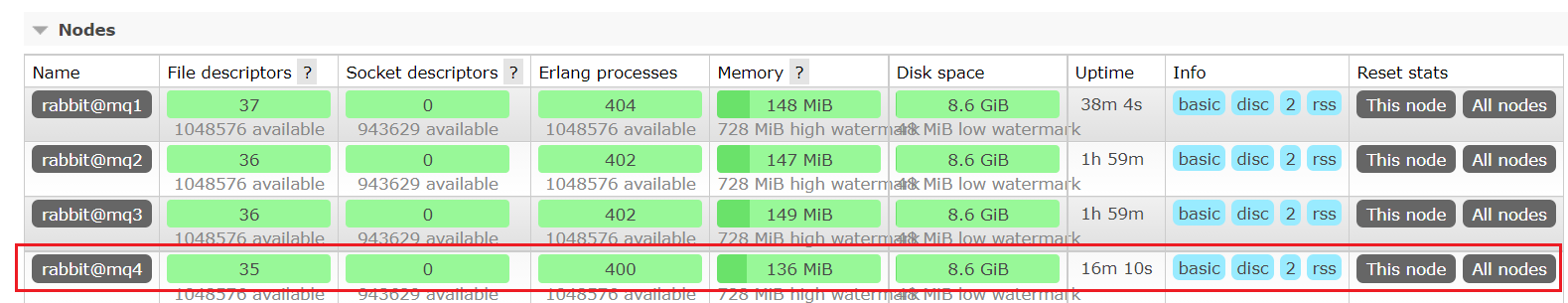

rabbitmqctl start_app

image-20210718001909492

5.3.2 增加仲裁队列副本

我们先查看下quorum.queue这个队列目前的副本情况，进入mq1容器：

docker exec -it mq1 bash

执行命令：

rabbitmq-queues quorum_status "quorum.queue"

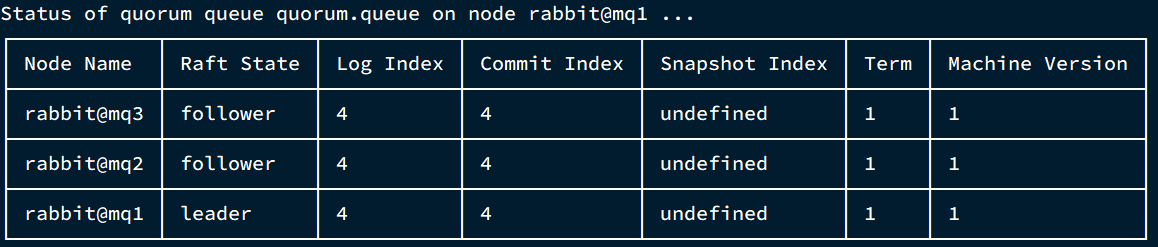

结果：

image-20210718002118357

现在，我们让mq4也加入进来：

rabbitmq-queues add_member "quorum.queue" "rabbit@mq4"

结果：

image-20210718002253226

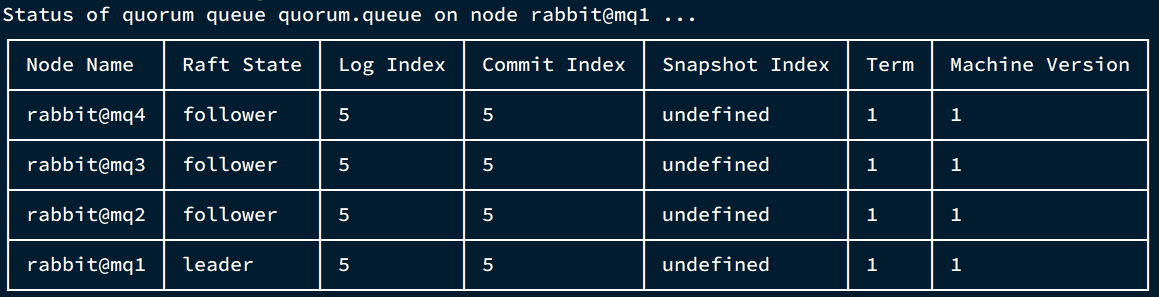

再次查看：

rabbitmq-queues quorum_status "quorum.queue"

image-20210718002342603

查看控制台，发现quorum.queue的镜像数量也从原来的 +2 变成了 +3：

image-20210718002422365
